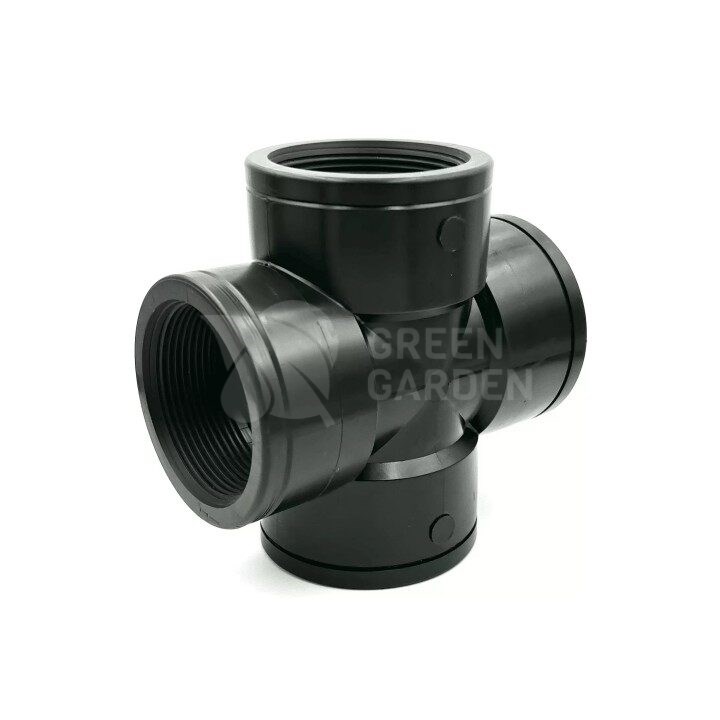

Cruce filet interior Irritec PN10 – 2”, 3” și 4”

Crucea cu filet interior Irritec PN10 este un fiting profesional destinat realizării distribuțiilor și ramificațiilor în instalațiile de irigații și în rețelele de transport al apei.

Construcția în formă de cruce oferă patru conexiuni cu filet interior (FI) dispuse la 90°, permițând distribuirea apei în mai multe direcții dintr-un singur punct al instalației.

Produsul este disponibil în dimensiunile:

• 2”
• 3”
• 4”

Aceste dimensiuni îl recomandă în special pentru conducte principale, colectoare, distribuitoare și instalații agricole cu debite ridicate, unde este necesară separarea fluxului de apă către mai multe sectoare.

Fiind produsă de Irritec, crucea este destinată aplicațiilor profesionale de irigații, unde sunt importante fiabilitatea, montajul simplu și rezistența în timp.

Patru conexiuni cu filet interior

Toate cele patru racorduri sunt prevăzute cu filet interior, ceea ce permite conectarea directă a componentelor prevăzute cu filet exterior.

Crucea poate fi utilizată pentru racordarea:

• niplurilor filetate;
• adaptoarelor filet exterior;
• robineților;
• electrovalvelor;
• filtrelor;
• regulatoarelor de presiune;
• conductelor;
• colectoarelor și distribuitoarelor;
• pompelor și altor componente ale instalației.

Forma cu patru ieșiri permite realizarea unor instalații compacte și organizate, reducând numărul de fitinguri necesare pentru obținerea mai multor ramificații.

PN10 – pentru instalații profesionale

Crucea Irritec este încadrată în clasa de presiune PN10, fiind proiectată pentru utilizare în instalații cu presiune nominală de până la 10 bar, în condițiile normale de montaj și exploatare ale produsului.

Acest lucru o face potrivită pentru:

• instalații profesionale de irigații;
• irigare prin picurare;
• instalații cu aspersoare;
• rețele principale de alimentare;
• sere și solarii;
• livezi și plantații;
• sisteme de fertirigare;
• stații de filtrare;
• distribuția apei în ferme;
• colectoare și distribuitoare de irigații.

La diametrele mari de 2”, 3” și 4”, PN10 este un avantaj important deoarece produsul poate fi utilizat nu doar pe ramificații mici, ci și în zonele principale ale instalației.

De ce o cruce din plastic poate fi mai potrivită decât una metalică

În instalațiile agricole, materialul plastic oferă câteva avantaje importante față de fitingurile metalice.

Nu ruginește

Acesta este unul dintre cele mai importante avantaje.

Crucea este permanent în contact cu apa și poate fi amplasată în medii cu:

• umiditate ridicată;
• condens;
• ploaie;
• fertilizanți;
• instalații amplasate direct în câmp.

Un fiting plastic nu prezintă fenomenul clasic de ruginire al unui fiting metalic.

Rezistență bună în instalațiile de fertirigare

În multe sisteme agricole, prin conducte nu circulă doar apă, ci și soluții fertilizante.

Materialele plastice utilizate în fitingurile profesionale pentru irigații sunt potrivite pentru acest mediu, în limitele compatibilității chimice specifice produsului.

Greutate mult mai redusă

Diferența devine foarte importantă la dimensiunile de 3” și 4”.

O cruce metalică de 4” poate avea o greutate considerabilă, în timp ce varianta din plastic este:

• mai ușor de transportat;
• mai simplu de montat;
• mai ușor de susținut în instalație;
• mai simplu de demontat la intervenții.

Nu necesită protecție anticorozivă

Nu trebuie:

• vopsită;
• grunduită;
• galvanizată;
• protejată periodic împotriva ruginii.

Într-o instalație de irigații bine realizată, aceasta înseamnă mai puțină întreținere.

Filetele nu ruginesc între ele

În cazul conexiunilor metalice montate perioade lungi, coroziunea poate face demontarea dificilă.

La fitingurile din plastic, problema ruginirii filetului nu există, ceea ce poate simplifica intervențiile și modificările ulterioare ale instalației.

Mai ușor de configurat într-un distribuitor

Greutatea redusă este importantă atunci când într-o stație sunt montate mai multe:

• cruci;
• teuri;
• robineți;
• filtre;
• electrovalve;
• adaptoare.

Ansamblul rezultat este considerabil mai ușor decât o configurație echivalentă realizată integral din metal.

Metalul rămâne avantajos în aplicații cu temperaturi foarte ridicate sau solicitări mecanice extreme. Pentru instalațiile agricole de apă și irigații, însă, varianta plastică oferă un raport foarte bun între rezistență, greutate, lipsa coroziunii și ușurința montajului.

Cum se montează Crucea FI Irritec

1. Alegerea dimensiunii

Alegeți crucea de 2”, 3” sau 4” în funcție de diametrul și filetele celorlalte componente ale instalației.

Toate piesele trebuie să utilizeze dimensiuni și standarde de filet compatibile.

2. Oprirea instalației

Înainte de montaj:

• opriți alimentarea cu apă;
• depresurizați complet instalația;
• goliți porțiunea în care urmează să fie montată piesa.

3. Curățarea filetelor

Verificați cele patru filete interioare și filetele exterioare ale componentelor care urmează să fie conectate.

Îndepărtați:

• nisip;
• pământ;
• impurități;
• resturi de material.

4. Aplicarea materialului de etanșare

Pe filetele exterioare ale componentelor conectate se poate utiliza:

• bandă PTFE;
• fir de etanșare;
• alt sistem de etanșare compatibil cu fitingurile din plastic.

Etanșarea trebuie realizată uniform, fără aplicarea unei cantități exagerate de material.

5. Înșurubarea manuală

Introduceți fiecare piesă cu filet exterior în cruce și începeți înșurubarea manual.

Este foarte important ca filetul să intre drept.

Nu forțați conexiunea dacă simțiți că filetul intră oblic.

6. Strângerea finală

Finalizați strângerea controlat.

Un fiting din plastic nu trebuie strâns cu aceeași forță ca un fiting metalic. Strângerea excesivă poate tensiona inutil corpul sau filetul.

7. Susținerea instalației

În special pentru variantele de 3” și 4”, conductele, robineții sau accesoriile grele conectate la cruce trebuie susținute corespunzător.

Crucea nu trebuie utilizată drept element structural care să suporte singură greutatea instalației.

8. Testarea

După montare:

1. deschideți apa progresiv;
2. creșteți lent presiunea;
3. verificați toate cele patru conexiuni;
4. urmăriți eventualele pierderi de apă;
5. dacă este necesar, opriți instalația și refaceți etanșarea.

Unde poate fi utilizată

Crucea FI Irritec PN10 este foarte potrivită pentru realizarea:

• distribuitoarelor de irigații;
• colectoarelor;
• stațiilor de filtrare;
• ramificațiilor principale;
• distribuției către mai multe sectoare;
• conexiunilor dintre conducte și robineți;
• instalațiilor pentru sere și solarii;
• instalațiilor pentru livezi;
• rețelelor de aspersoare;
• sistemelor de fertirigare.

Practic, atunci când trebuie să pleci dintr-un punct în trei direcții diferite, păstrând și alimentarea principală, crucea poate simplifica semnificativ instalația față de realizarea aceleiași configurații folosind mai multe teuri.

Avantaje principale

• 4 conexiuni filet interior;
• produsă de Irritec;
• presiune nominală PN10;
• disponibilă în 2”, 3” și 4”;
• potrivită pentru debite mari;
• nu ruginește;
• greutate redusă comparativ cu metalul;
• montaj și demontaj simplu;
• întreținere redusă;
• potrivită pentru irigații și fertirigare;
• ideală pentru distribuitoare și colectoare;
• permite realizarea mai multor ramificații dintr-un singur fiting.
